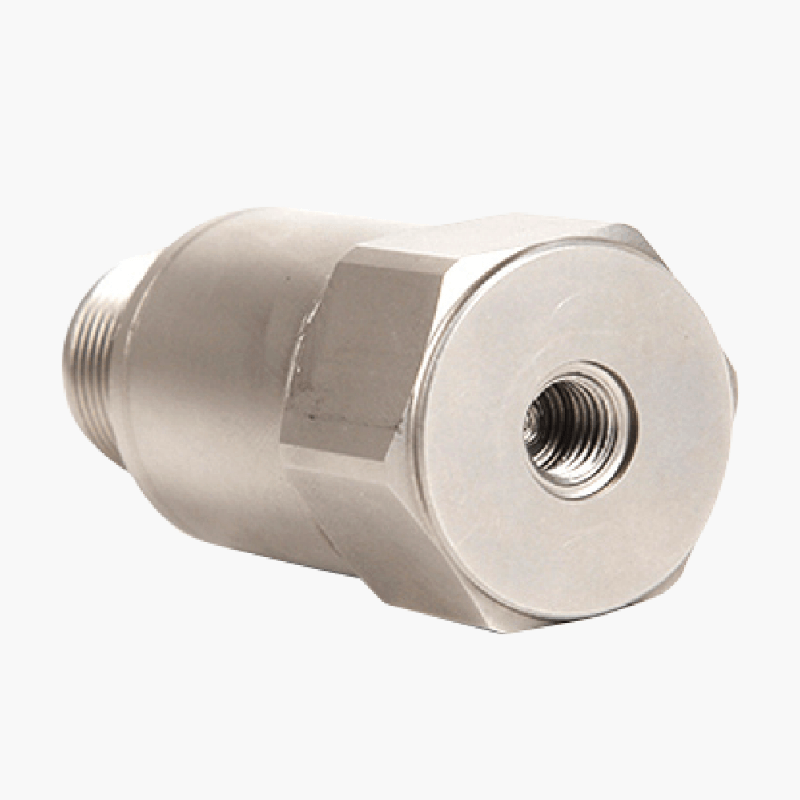

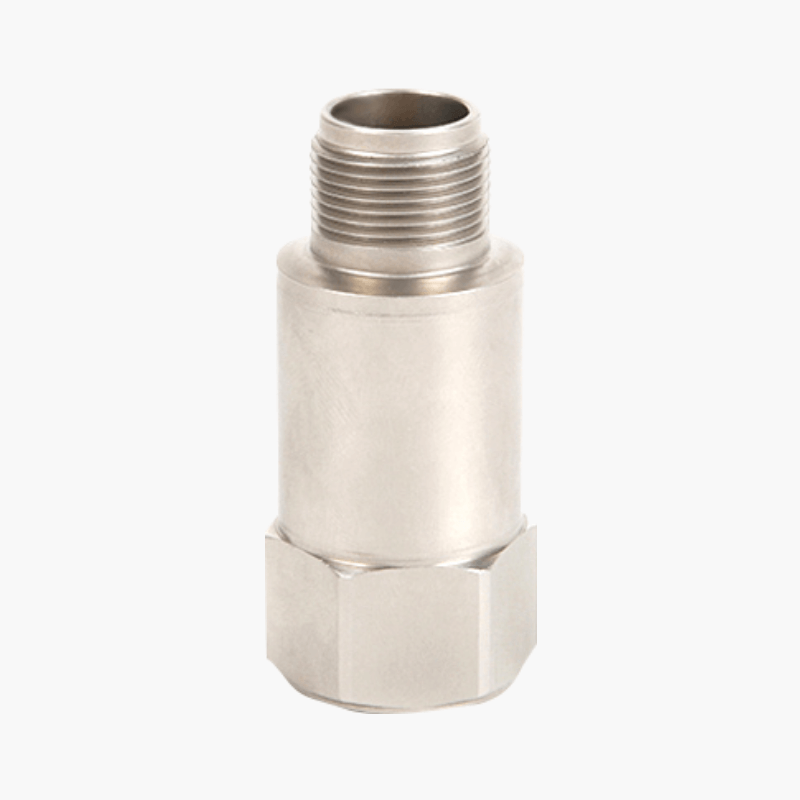

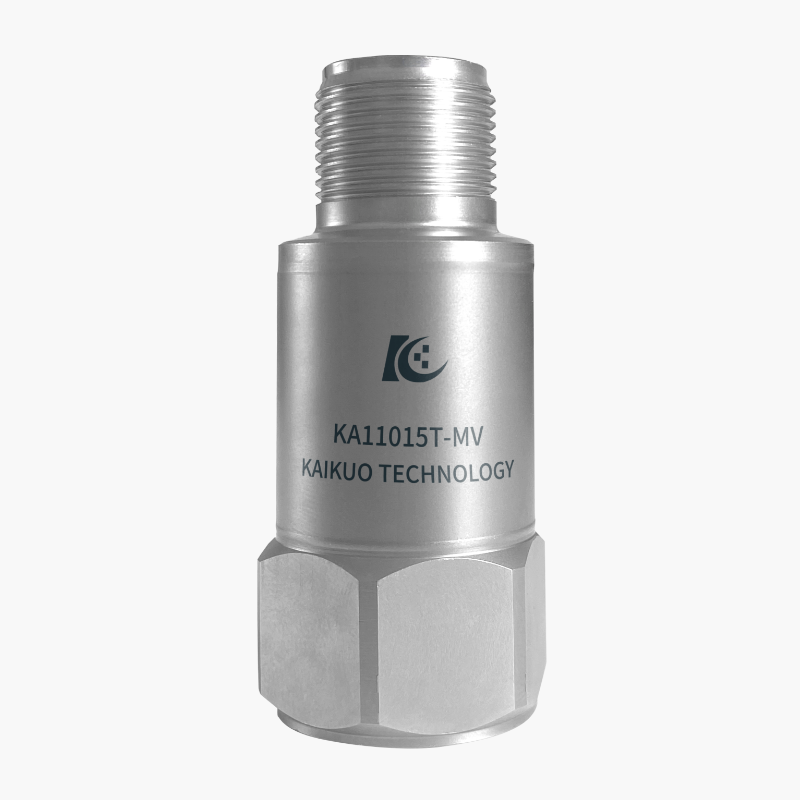

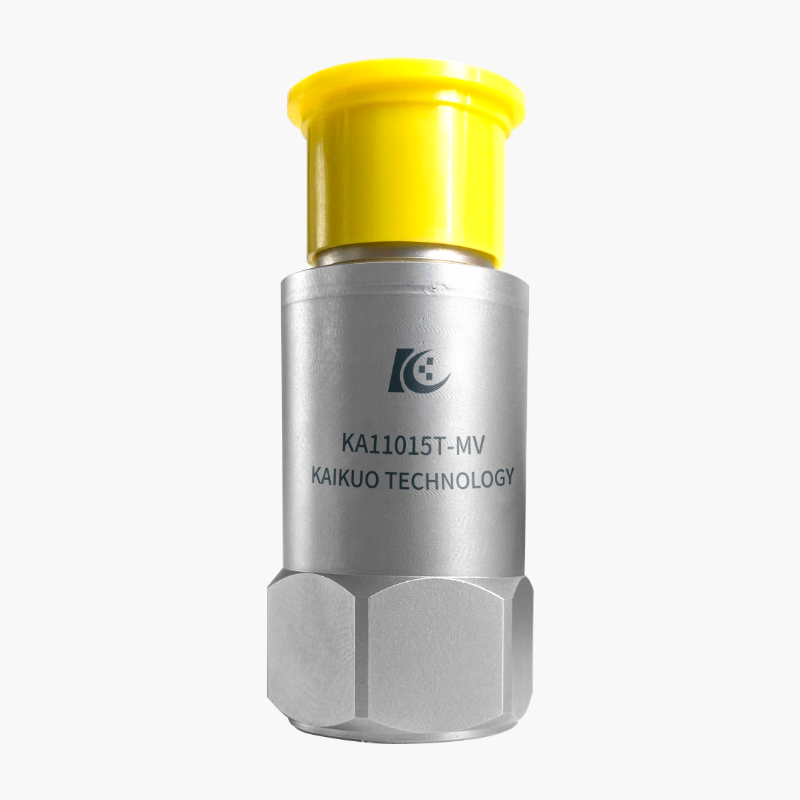

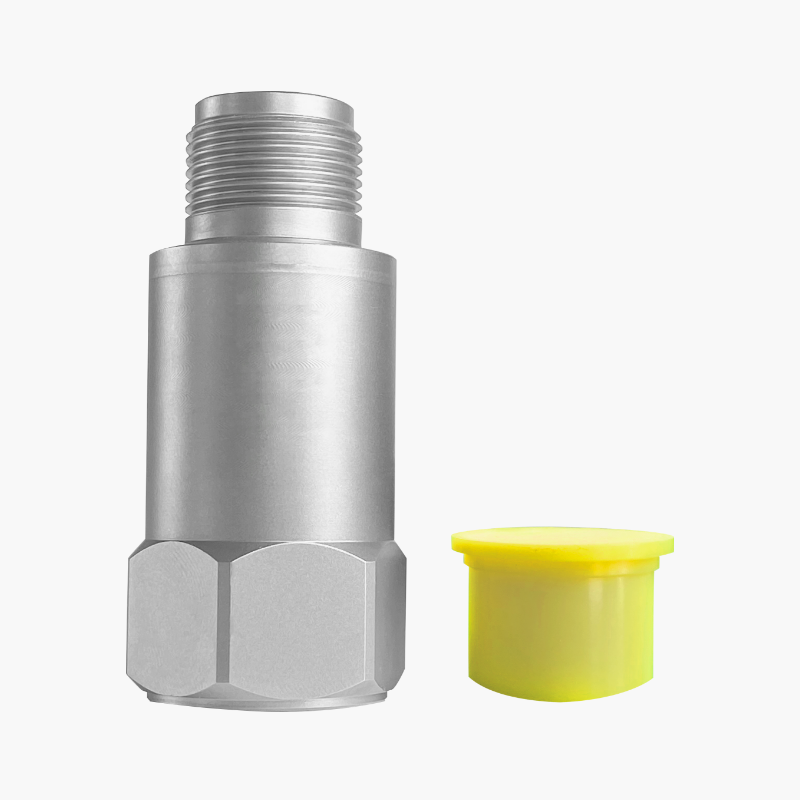

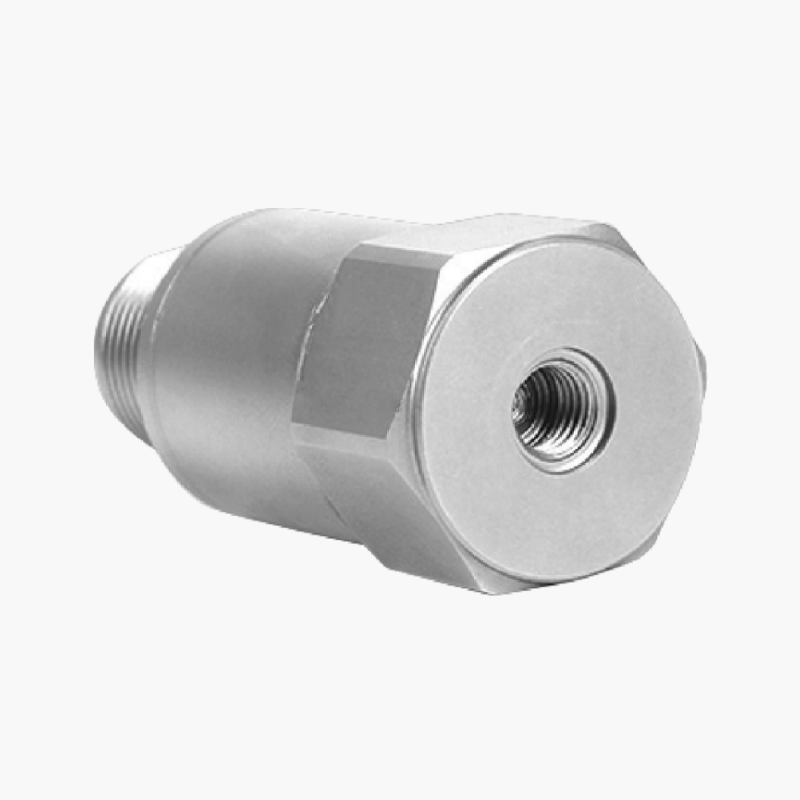

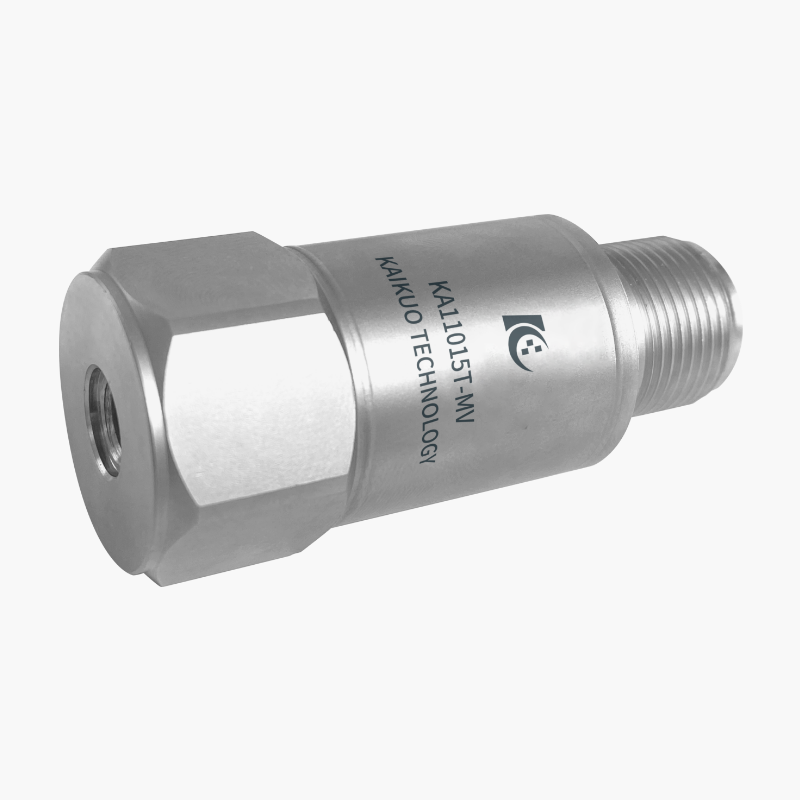

Интегрированный датчик ускорения и температуры (композитный датчик)-KA11015T-MV
KA11015T-MV
Описание
маркер
Особенности
1.Комбинированный выход: вибрация и температура
2.Корпус из нержавеющей стали, герметизация лазерной сваркой — высокая надежность
3.Двойной экран для сильной помехозащищенности, подходит для длительной работы в суровых условиях
4.Применяется для двупараметрического мониторинга вибрации и температуры зубчатых передач, подшипников и валов в приводных системах промышленного вращающегося оборудования, рельсового транспорта, интеллектуальных судов и др.
Схема размеров
两芯=двухжильный
底部安装螺纹=Резьба для нижнего крепления
Основные технические характеристики
| Часть ускорения | |
| Диапазон измерения (пиковое значение) | ±50g |
| Чувствительность (при 20±5°C) | 100 ±5% мВ/g |
| Нелинейность амплитуды | ±1% |
| Частотный диапазон (±3 дБ): | 0.5 ~ 15,000 Гц |
| Максимальная чувствительность по поперечнойоси: | ≤5% |
| Резонансная частота при установке: | 18~22 кГц |
| Напряжение питания (постоянный ток, источник постоянного тока): | 18–28 В |
| Питание (ток возбуждения): | 2–10 мА |
| Выходное сопротивление: | <100 Ом |
| Динамический диапазон | ±5 В (пиковое значение) |
| Сопротивление изоляции | ≥10⁸ Ом |
| Шум (среднеквадратичное значение) | <50 мкВ |
| Рабочая температура: –40°C ~ +120°C | |
| Предел ударной нагрузки (пиковое значение) | ±2000g |
| Конструкция и пьезоэлектрический материал: | Сдвиговой тип / PZT-5 |
| Часть по температуре | |
| Датчик температуры | Аналоговый чип |
| Чувствительность температуры | 10 мВ/°C (выход 500 мВ при 0°C) |
| Диапазон измерения температуры | –40°C ~ +120°C |
| Погрешность измерения температуры: ±4°C | |
| Материал корпуса: | Нержавеющая сталь 304 |
| Тип выхода: | 3-контактный разъём MIL-C-5015 (возможно исполнение с кабелем) |
| Назначение выводов: | Контакт A (красный): сигнал ускорения
• Контакт B: сигнал температуры • Контакт C (белый): заземление |
| Способ установки | 1/4-28 |
| Степень защиты | IP65 |
