Интеллектуальный изолятор серии KKI-10
KKI-10
Описание
маркер
Введение в продукт

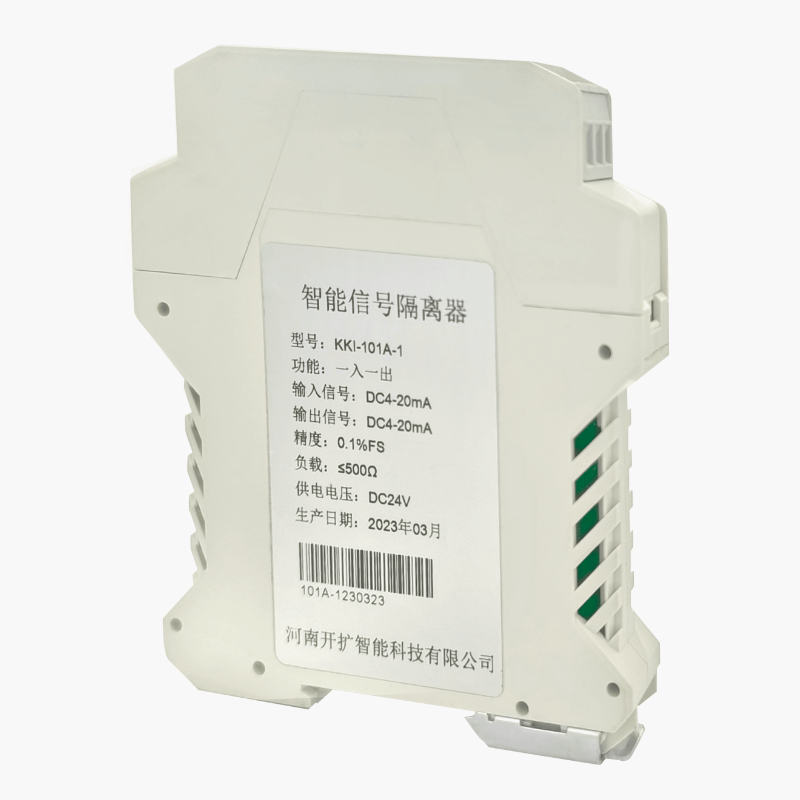

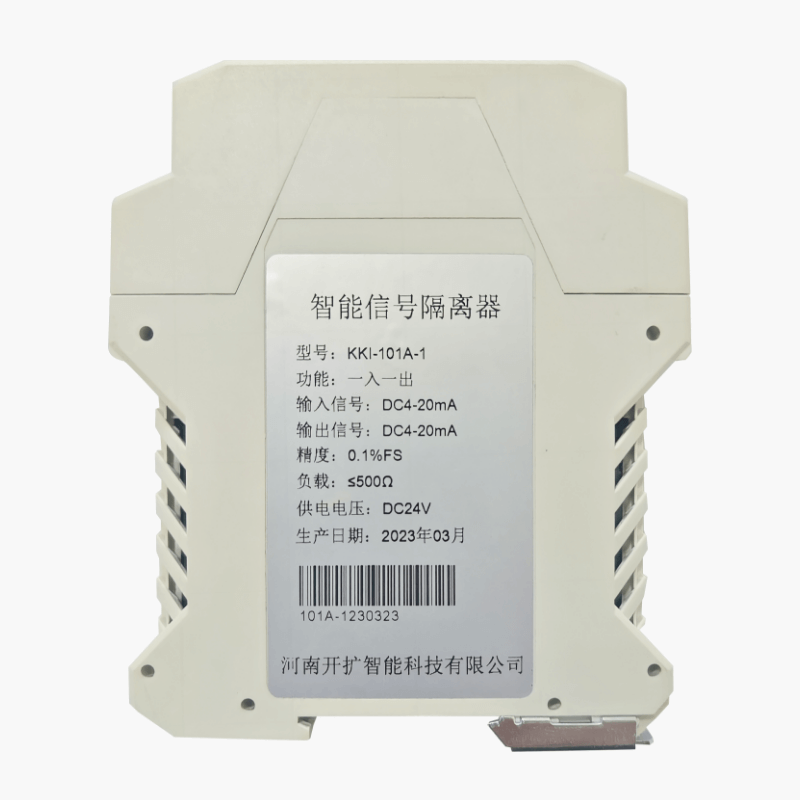

Кайко KKI-10 серии интеллектуальный изолятор сигнала является многоканальный распределения мощности универсальный изолятор, размер продукта: 112,0 * 99,0 * 16, 5; использование случаев: DCS или PLC входной сигнал порт передней. Он может эффективно решать все виды помех сигнала, существующих на объекте; он может быть преобразован и распределен в соответствии с требованиями объекта для обработки сигнала.

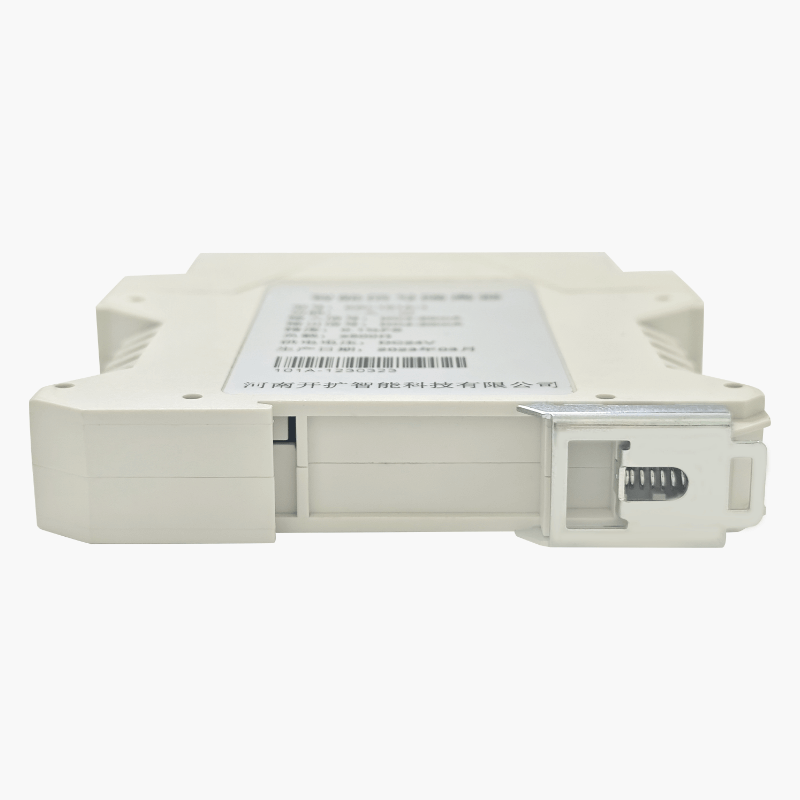

Стандартный направляющий брус, установленный на 35 мм
Функции продукта
1.Изоляция сигнала: Изолируйте сигналы между различными цепями, чтобы избежать помех при передаче сигнала.
2.Преобразование сигнала: например, преобразование аналогового сигнала в цифровой или наоборот
3.Усиление или ослабление сигнала: сделайте его подходящим для входного диапазона принимающей стороны.
4.Изоляция потенциала: Интеллектуальный сигнальный изолятор может реализовать изоляцию потенциала, чтобы избежать поражения электрическим током и короткого замыкания, вызванных разницей потенциалов между различными цепями.
5.Высокая совместимость: Интеллектуальный изолятор сигналов может быть совместим с различными промышленными коммуникационными протоколами и типами интерфейсов, что удобно для использования в различных системах промышленной автоматизации.
Основные технические параметры изделия
| Входной терминал | |
| Входной сигнал | 4-20мА; тепловое сопротивление и т.д. |
| Распределительное напряжение | 24 В (максимальный ток возбуждения 30 мА) |
| Входное сопротивление | ≤50Ω |
| Выходной терминал | |
| Выходной сигнал | 4-20мА; 0-10В и другие сигналы |
| Сопротивление выходной нагрузке | RL≤500 Ом (при выходном токе); RL≥10 кВт (при выходном напряжении) |
| Источник питания | 24 В постоянного тока±10% |
| Потребляемый ток | <50 мА (один вход и один выход, источник питания 24 В, вход для распределения питания, выход 20 мА)
≤70 мА (один вход и два выхода, источник питания 24 В, вход для распределения питания, выход 20 мА) ≤100 мА (два входа и два выхода, источник питания 24 В, выход 20 мА)
|
| Базовая точность | 0,1%Fs |
| Температурный дрейф | 0,05%Fs/°C (-20°℃~+55℃) |
| Время отклика | ≤30 мс |
| Прочность изоляции | 1500 В переменного тока/1 мин (вход, выход, источник питания) |
| Сопротивление изоляции | -25℃~+55℃ |
| Электромагнитная совместимость | Соответствует стандарту GB/T 18268 (IEC61326-1) |
| Применимый сайт | Двухпроводная система, трехпроводная система |

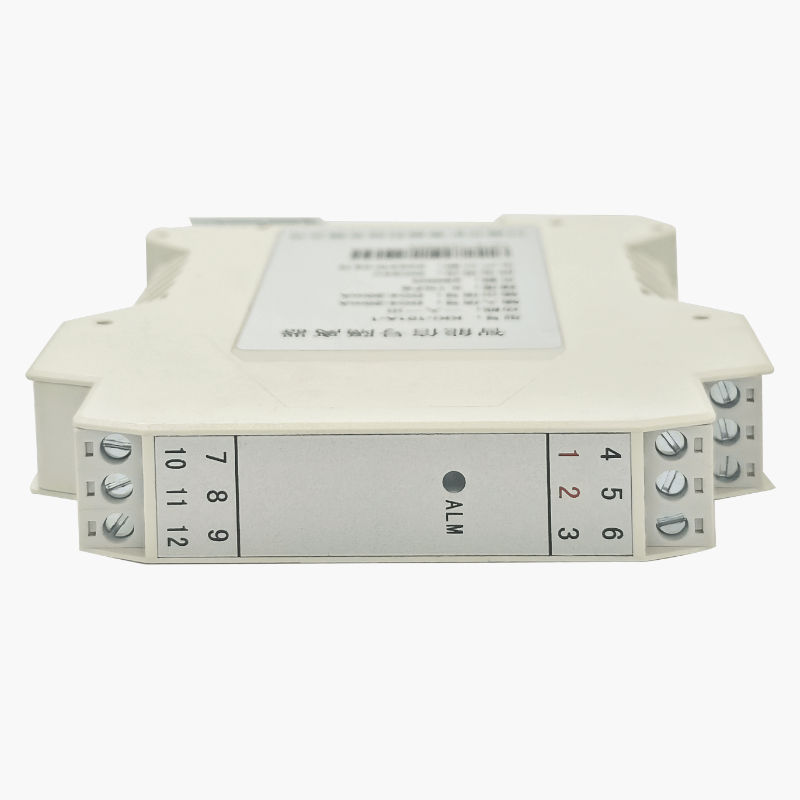

Описание индикатора ALM: Всегда включен в нормальном состоянии; когда входной сигнал ниже 4 мА, индикатор медленно мигает; когда входной сигнал превышает 20 мА, индикатор быстро мигает.
Выбор продукции
| Таблица выбора продукта | |||||
| KKI-10 | X | X | X | инструкции | Введение в выбор продукта |
| Конфигурация канала | 1 | 1 | Один вход и один выход | Интеллектуальный электрический изолятор серии KKI-10
Входное значение тока и теплового сопротивления является эталонным; выходное значение Входной сигнал составляет 4-20 мА, а сигнал теплового сопротивления Сигнал; выходной сигнал имеет ток 4-20мА И напряжение 0-10В； |
|
| 1 | 1 | Один вход и один выход | |||
| 1 | 2 | Один вход и два выхода | |||
| 2 | 2 | Двое вошли и двое вышли | |||
| 1 | 1 | Один вход и один выход | |||
| Входной сигнал | A | 4-20мА | |||
| T | Тепловое сопротивление | ||||
| Выходной сигнал | 4-20мА | ||||
| V | 0-10В | ||||
| Примечания: Если есть специальные могут быть настроены сигналы. | |||||
Схема подключения продукции

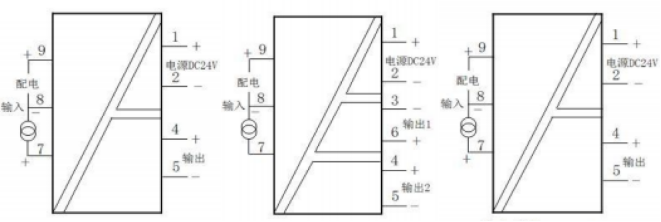

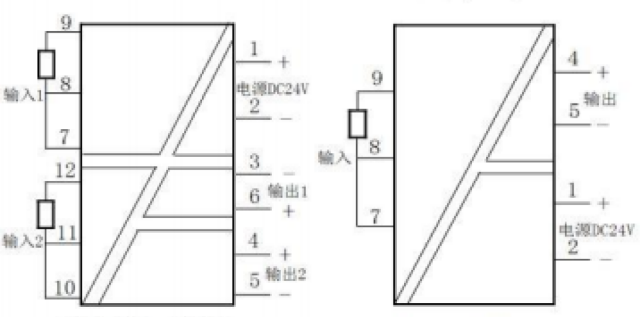

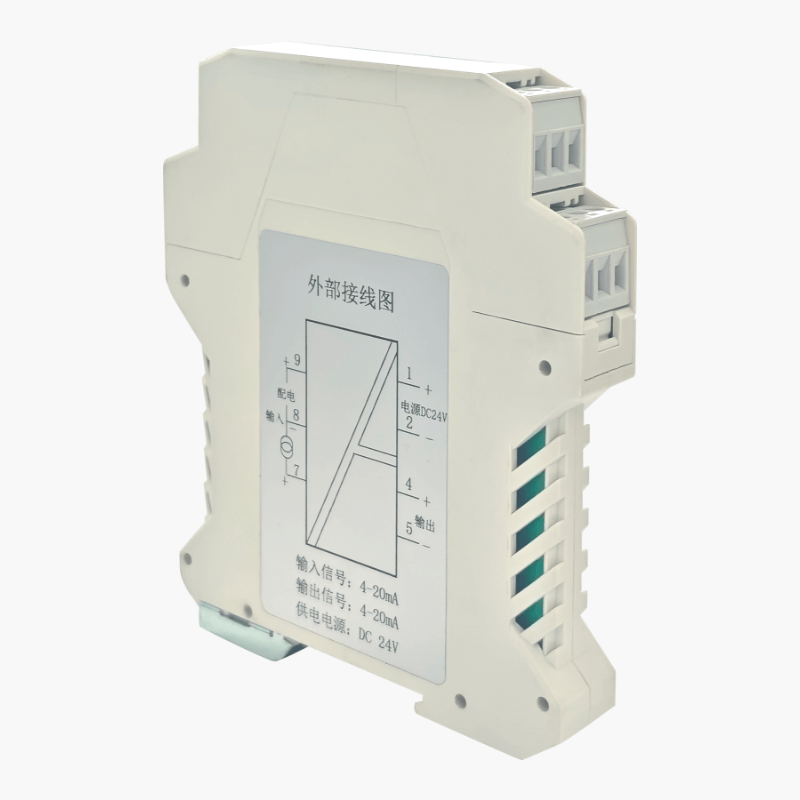

Схема внешней проводки
| Входной сигнал: 4-20мА |
| Выходной сигнал: 4-20мА |
| Источник питания: Постоянный ток 24 В |
| Входной сигнал: 4-20мА |
| Выходной сигнал: 4-20мА |
| Источник питания: Постоянный ток 24 В |
| Входной сигнал: 4-20мА |
| Выходной сигнал: 0-10В |
| Источник питания: Постоянный ток 24 В |
| Входной сигнал: PT100 |
| Выходной сигнал: 4-20мА |
| Источник питания: Постоянный ток 24 В |
| Входной сигнал: PT100 |
| Выходной сигнал: 4-20мА |
| Источник питания: Постоянный ток 24 В |
