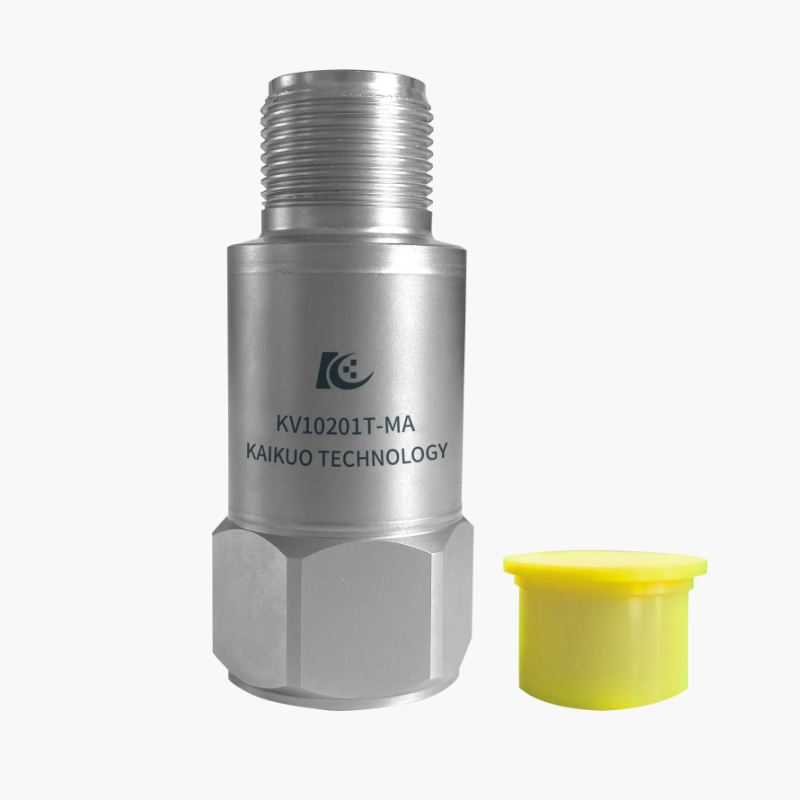

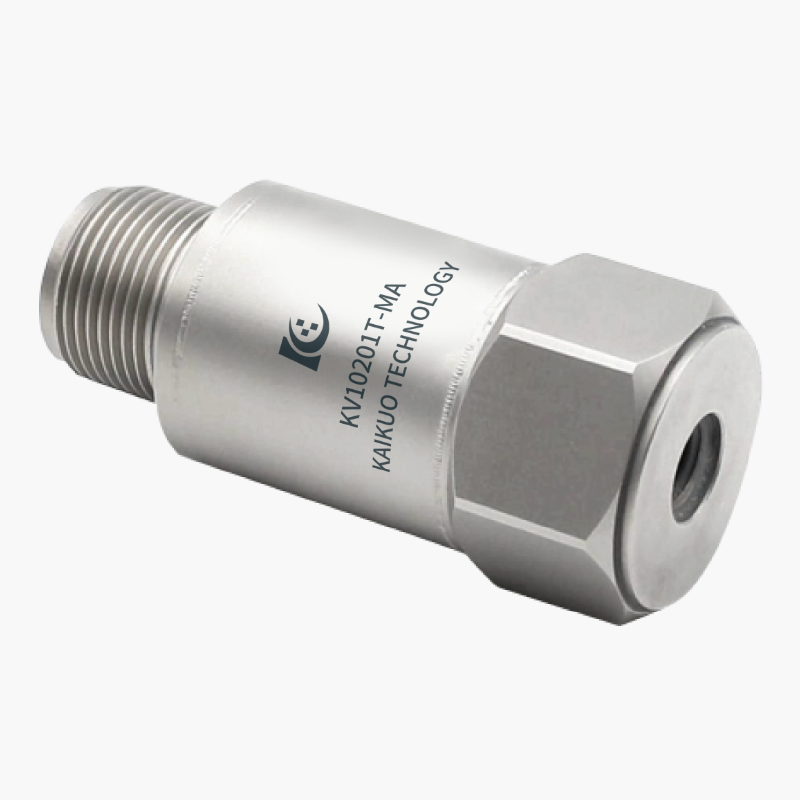

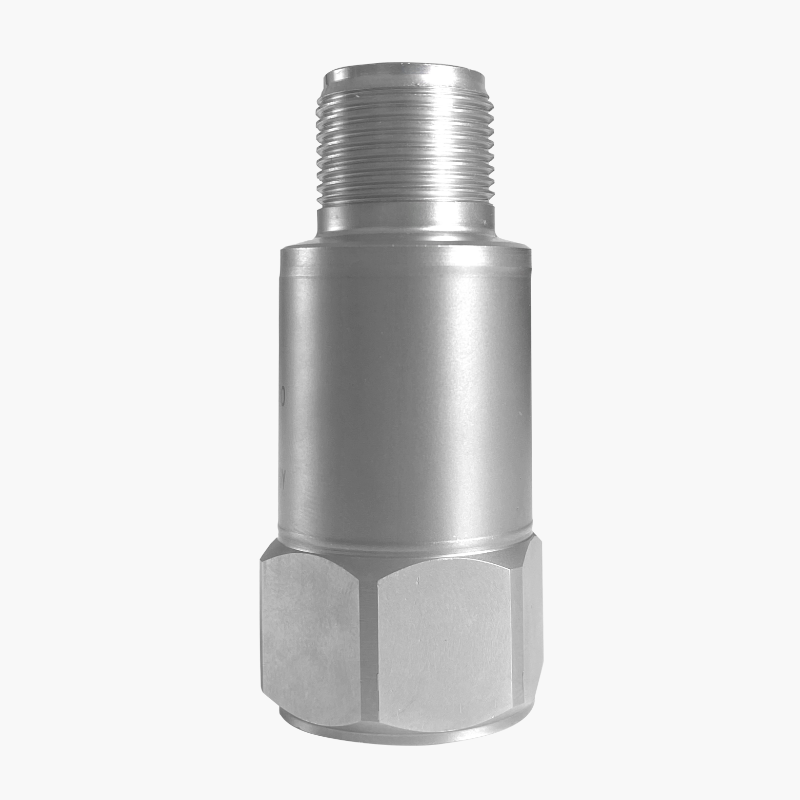

Пьезоэлектрический комбинированный датчик скорости и температуры (4–20 мА, гальваническая развязка, промышленный мониторинг) — KV10201T-MA
KV10201T-MA
Описание
маркер
Особенности
1.Одновременный выход сигнала скорости (4–20 мА) и температуры (4–20 мА)
2.Гальваническая развязка, промышленный мониторинг на объекте, высокая помехозащищённость
3.Основное применение — измерение абсолютной вибрационной скорости при неисправности оборудования

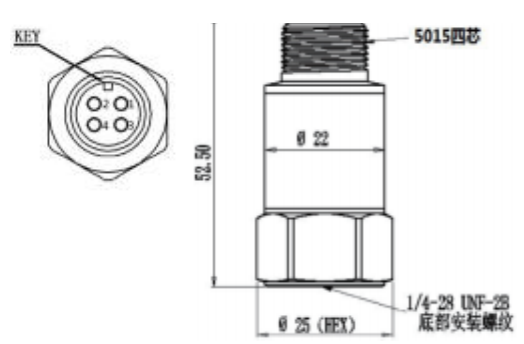

схема размеров и соединительных кабелей
Температурная кривая
Основные технические показате
| Скоростная часть | |
| Измеряемый диапазон | 0~20мм/с (эффективное значение) |
| Выходной ток | 4~20mA(эффективное значение) |
| Нелинейность амплитуды | <2% |
| Погрешность измерения | ≤5% |
| Частотный диапазон | 5~1,000Гц (±1 дБ) |
| Поперечная чувствительность | ≤5% |
| Напряжение питания | 15VDC~30VDC |
| Изоляция установки относительно земли | ≥10 8 Ω |
| Рабочая температура | -40°C~+85°C |
| Предел ударной нагрузки (пиковое значение) | 2000г |
| Температурная характеристика | см. прилагаемую температурную кривую |
| Тип конструкции | Сдвиговая |
| Пьезоэлектрический материал | PZT-5 |
| Выходной ток | 4-20mA(эффективное значение) |
| Диапазон температур | -20°C~+80°C |
| Температурная часть | |
| Выходной ток | 4-20mA(эффективное значение) |
| Диапазон температур | -20°C~+80°C |
| Погрешность измерения | ≤5% |
| Общие характеристики | |
| Материал корпуса | Нержавеющая сталь 304 |

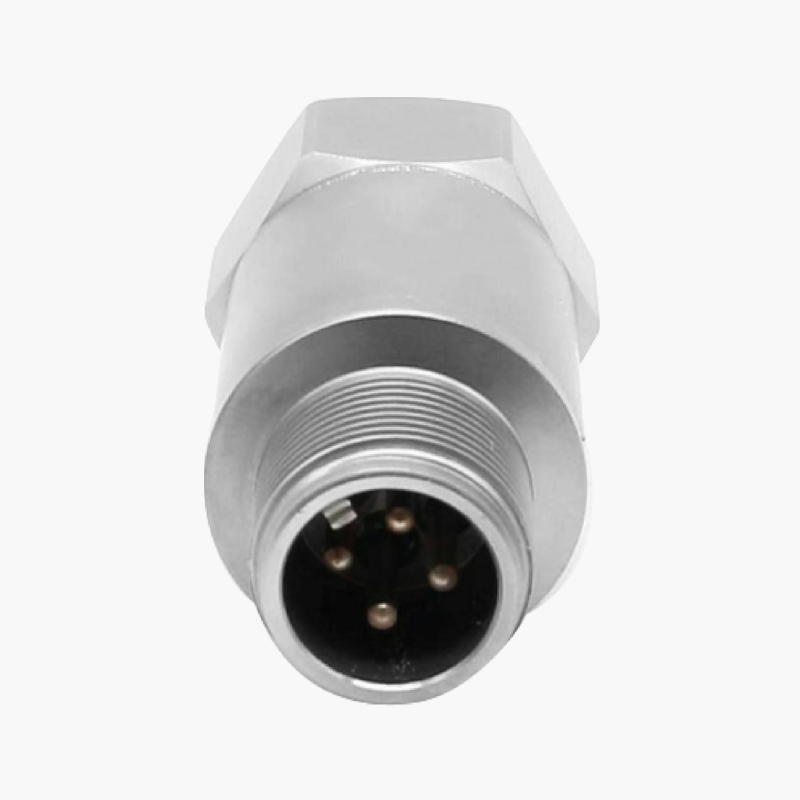

| Тип выхода | 5/8-24 Четырёхконтактный разъём |
| Метод установки | 1/4-28 |
| Степень защиты | IP65 |
| Вес | ~90г |

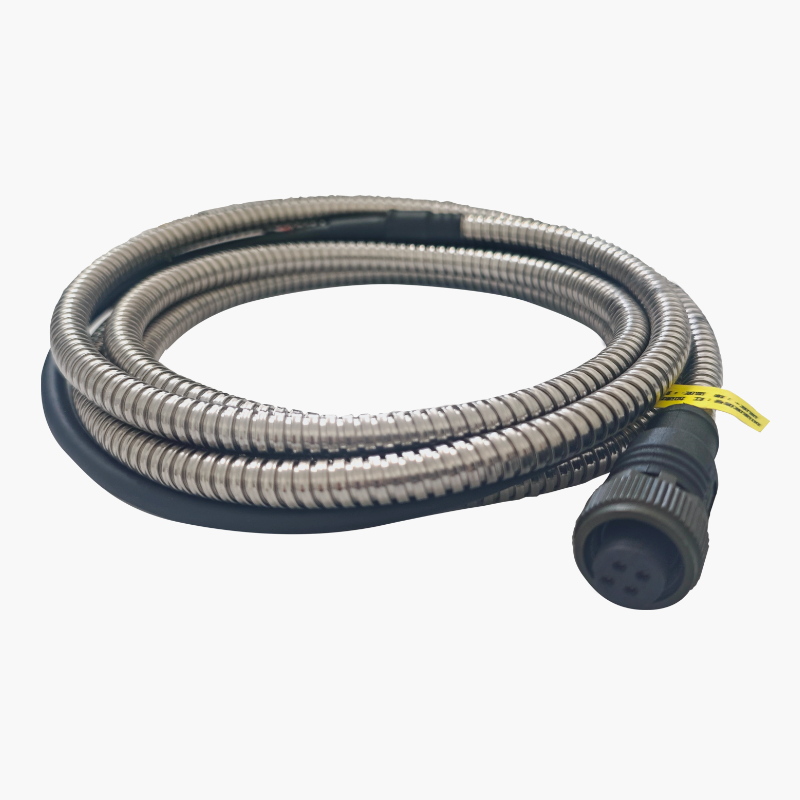

| Соединительный кабель | Кабель MIL с четырьмя жилами, длина 3 метра |
| инструкция по подключению | 1-й контакт (белый): подключение к источнику напряжения +24В (скорость)
2-й контакт (красный): 4~20 мА (скорость) 3-й контакт (желтый): подключение к источнику напряжения +24В (температура) |
| инструкция по установке | Основа установки соединяется с корпусом измеряемого объекта болтами M6×1 (по желанию M8/M10). В измеряемом объекте необходимо сделать монтажное отверстие размером M6×1 (M8/M10) глубиной примерно 6 мм. Болт затягивается, чтобы закрепить датчик в монтажном отверстии. |
