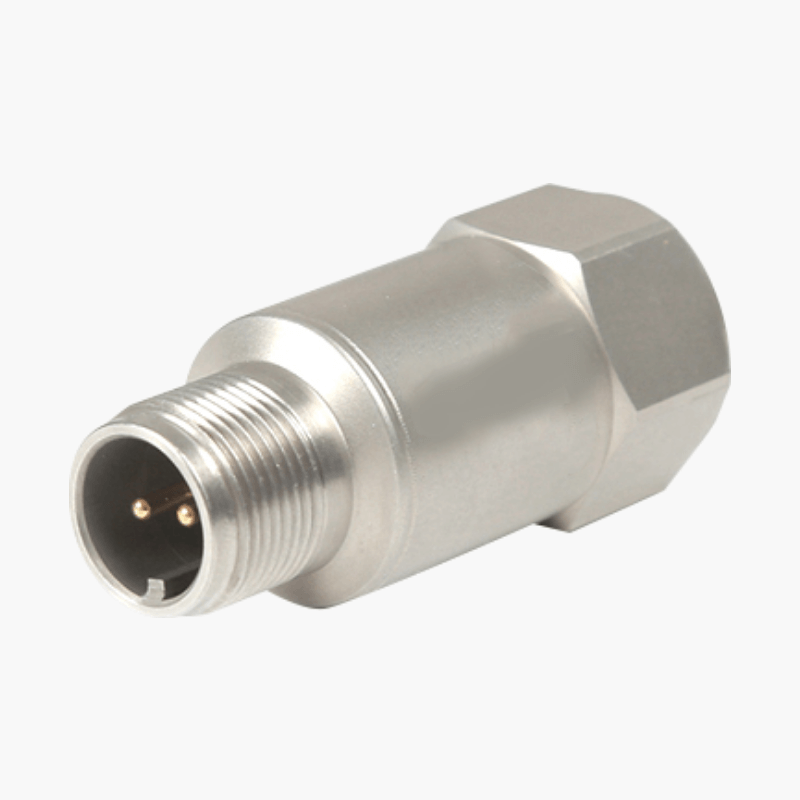

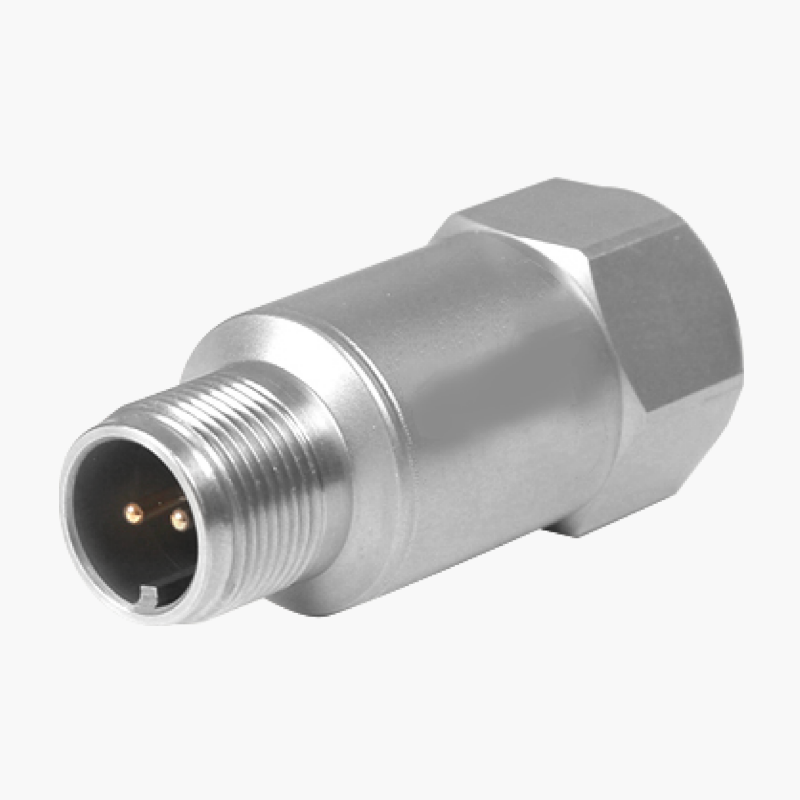

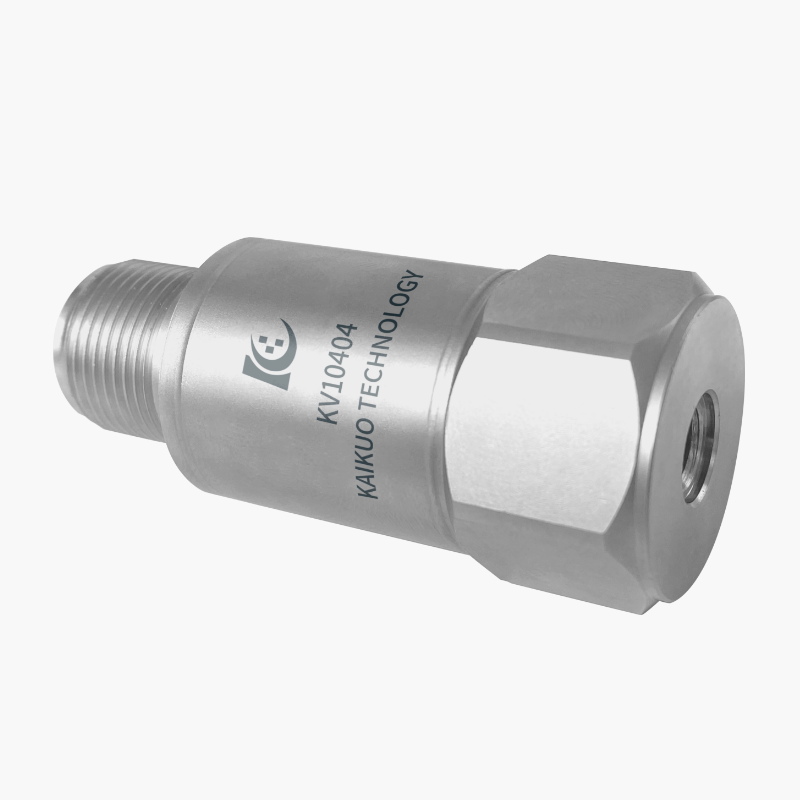

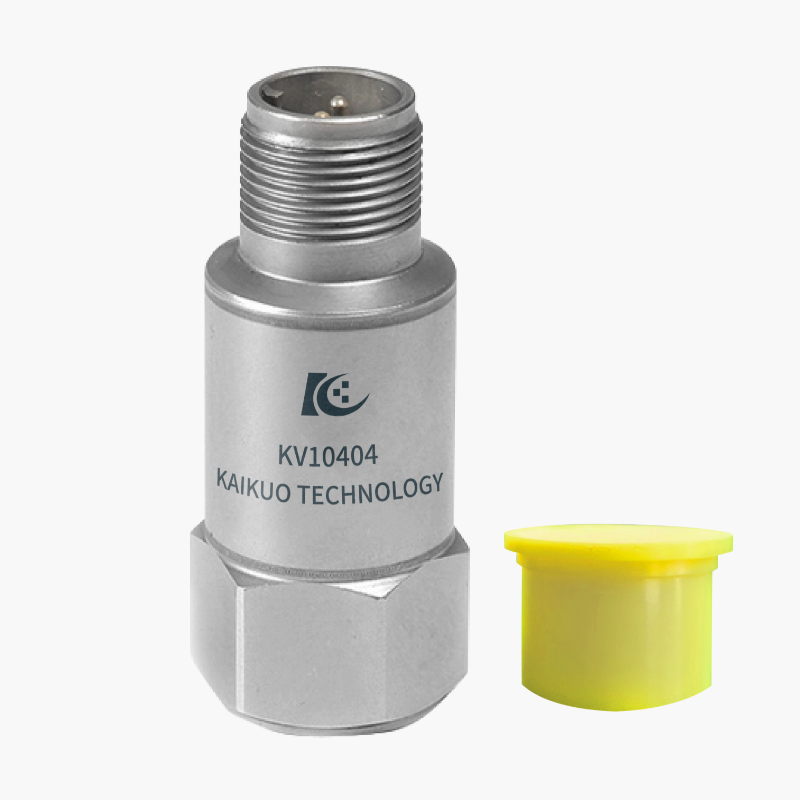

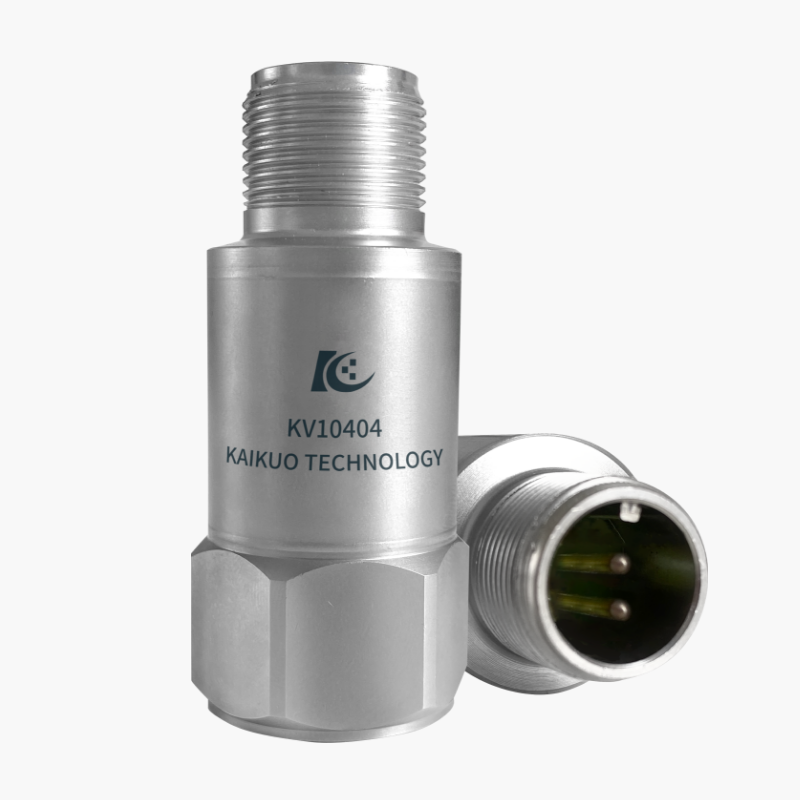

Пьезоэлектрический датчик скорости (IEPE, изоляция, промышленный мониторинг)-KV10404

Пьезоэлектрический датчик скорости (IEPE, изоляция, промышленный мониторинг)-KV10404

KV10404

Отправить заявку Скачать PDF

  

Описание

маркер

Особенности

1.Встроенная прецизионная интегральная схема

2.Измерение абсолютной скорости вибрации для диагностики неисправностей оборудования

3.Изолированный корпус, подходит для промышленных условий, высокая помехоустойчивость

Габаритный чертеж и схема подключения кабе

Температурная кривая

Основные технические характеристики

Динамические характеристики
Диапазон измерений (пиковое значение)	±1270 мм/с
Чувствительность (при 25℃, ±5%)	4.0 мВ / мм/с
Нелинейность амплитуды	< 2%
Частотный диапазон	5～1,000Гц (±1 дБ)
Частотный диапазон	4～4,000Гц (±3 дБ)
Поперечная чувствительность	≤5%
Электрические характеристики
Напряжение питания	18–28 В DC (источник постоянного тока)
Ток возбуждения（мА）	2~10мА
Выходное сопротивление	<100 Ω
Макс. выход (пиковое значение):	±5В
Шум (среднеквадратичное значение)	<50μV
Смещение по постоянному току:	+10~+12В
Изоляция от земли при установке	≥10 8 Ω
Эксплуатационные характеристики:
Рабочая температура	-40℃~+85℃
Предельная ударная нагрузка (пиковое значение)	2000 g
Температурная характеристика	см. график
Физические характеристики
Тип конструкции	Сдвиговой
Материал корпуса	Нержавеющая сталь 304
Тип разъема	5/8-24 двухконтактный
Тип установки	1/4-28
Пьезоэлемент	PZT-5
Степень защиты	IP65
Вес	~80г
Комплектация
Монтажный болт	Переходник 1/4-28 на M6

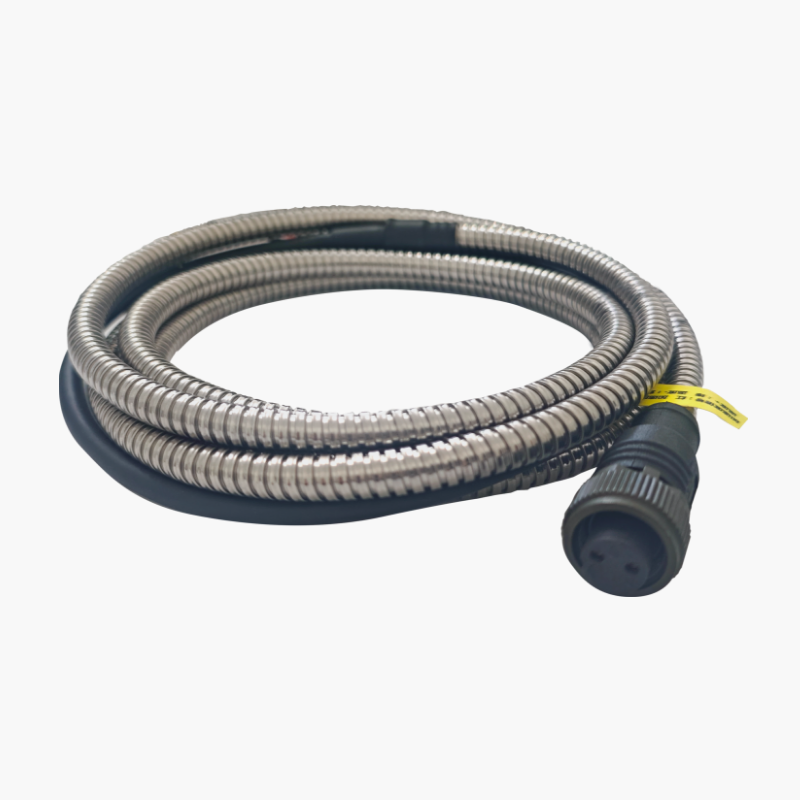

Соединительный кабель	MIL-двухконтактный кабель, 3 метра
